SHL-BXJLXQ 便携式径流小区

一、产品描述

本产品由充气柱、固定钎、集沙袋、集砂袋支撑装置和U型固定卡等组成。可按照观测项目要求,设立标准小区或参照标准小区规定按比例缩小的一般小区(投影面积10m×5m、投影面积6m×3m、投影面积5m×2.5m)。通过汛期监测小区坡面径流含沙量和径流量等,再根据各分区推算整个区域的水土流失量,为水土流失治理提供决策依据。

二、特点

1、材料简便,携带方便;土方量少,对实地的土壤和植物挠动小;
  2、安装便捷,施工速度快,造价低。
  3、采用集沙袋过滤收集径流物,实时将沙、水分离大大简化了器具的使用,减少设施占地面积,降低、维护成本和材料成本,并易于取样操作。
  4、 小区功能结束后,可快速恢复原貌。

三、操作步骤

以坡度为15°投影面积5m×2.5m的径流小区为例。

     (一)所需配件

2



           (二)具体步骤



1、充气柱准备

       坡度为15°投影面积5m×2.5m的径流小区周长15.3米,需充气柱21.9米(涨缩比0.7),准备充气柱22米。
        (1)选择一定长度后,将另一边暂时不充气部分的气道折一下夹住。建议每次充气的长度不超过3m。



5



     (2)将打气筒的充气头插入气道中开始充气,气柱充满即可。



7



8



 2、布置径流小区
  (1)正确量取长宽,用固定钎固定径流小区四角。固定时,务必将径流小区侧壁拉直绷紧,然后在需要固定的位置将固定钎从上至下穿过1个充气柱并夯入坡面达到稳定为止。布置过程中建议每隔1m用固定钎固定,也可视情况加密或减少固定点。

9

10



11

(3)用U型固定卡将径流小区侧壁的底部与地面紧密连接,固定位置包括:固定钎处、坡面不平整处等。



12



13

(4)用推夹器钉固定集砂袋和集砂袋支撑装置,并将径流小区侧壁与集沙袋连接。将固定钎从上到下穿过支撑装置的预留孔并夯入坡面将集砂袋支撑装置进行固定。



14



15

16

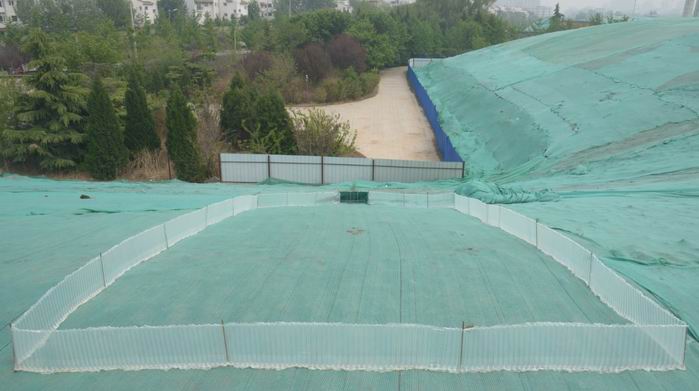

3、布置完成



17

说明:
(1)图中为了显示清晰,径流小区布置在坡面的绿色防护网上,实际应用时应将径流小区布置在裸露的坡面上。
(2)“1、布置示意图”的图、表中径流小区的各尺寸数据仅供使用者参考,不作为必须遵守的使用要求。使用者应视坡面角度、现场情况等计算实际布设的径流小区的长、宽、底部收口位置的长度和角度等。

4.       径流小区产品配件规格及说明





20



(1)1个建设项目水土保持监测径流小区建议按照投影面积10m×5m、6m×3m或5m×2.5m布设,则1卷充气柱可对应布设3个、5个和6个径流小区,也可视需要布设任意尺寸的径流小区。充气柱成卷出售。
  (2)充气柱充气后,长度=充气前长度×0.7,高度=充气前气柱高度×0.8。
  (3)建议2根固定钎之间的间距为0.6~1m,1个投影面积10m×5m的径流小区共需34~38根固定钎;1个投影面积6m×3m的径流小区共需22~26根固定钎;1个投影面积5m×2.5m的径流小区共需20~22根固定钎。使用中,视情况加密或减少固定钎使用。
  (4)建议使用U型固定卡对径流小区侧壁下边缘进行固定,目的是加强径流小区侧壁下边缘与坡面的贴合度。固定位置包括:固定钎处、坡面不平整处等。1个投影面积10m×5m的径流小区共需90个U型固定卡;1个投影面积6m×3m的径流小区共需60个U型固定卡;1个投影面积5m×2.5m的径流小区共需50个U型固定卡。
  (5)径流小区侧壁、集砂袋和集砂袋支撑装置通过推夹器钉连接,1个径流小区需20~25个固定钉。
  (6)充气柱、集砂袋为一次性产品,不建议重复使用;固定钎、集砂袋支撑装置和推夹器都可重复性使用,建议使用完毕后妥善回收、保管;U型固定卡和推夹器钉可视情况部分重复性使用。
  (7)建议1个径流小区标配3个集砂袋,如使用量较大,可额外加购。
  (8)首次采购时,建议1卷充气柱(以投影面积6m×3m的径流小区例,可设置5个)搭配采购78根固定钎(以投影面积6m×3m的径流小区例,可设置3个)、3个集砂袋支撑装置(可布置5个径流小区)、15个集砂袋(可布置5个径流小区)、300个U型固定卡(以投影面积6m×3m的径流小区例,可设置5个)、2个推夹器套装和100个推夹器钉(可布置5个径流小区)。
  (9)第二次及以后采购时,固定钎、集砂袋支撑装置、集砂袋、U型固定卡、推夹器套装和推夹器钉建议根据实际需求量采购。
  (10)售价含增值税专用发票,不含运费。
