水土流失泥沙量在线监测系统系列产品
径流含沙量是水土流失监测的重要指标。我公司研发的水土流失泥沙量在线监测系列产品运用先进的物联网、云计算等技术,能够获取实时、连续的径流量、泥沙量数据,用户可随时在手机或PC端查看水土流失数据及现场情况。本产品的推广应用将会强化施工过程中的监测监控,实现生产建设项目的全流程监管。本产品已获得实用新型专利(专利号:ZL202121328245.9)。
本产品适用于生产建设项目、径流小区、流域沟(河)道等场景下的径流泥沙量实时监测。
系统组成
数据采集端(传感器):光的透射衰减原理
数据传输:实时数据采集、备份、在线传输
数据存储:本地与云端同步存储
中心化管理:云端数据查询、分析平台+报表+数据可视化
数据分析:统计模型+预测预警
产品体系
功 能 |
泥沙浓度传感器 |
泥沙浓度测定仪 |
水土流失泥沙量自动测定仪 |
|
基础 |
泥沙浓度测定 |
√ |
√ |
√ |
径流量测定 |
- |
- |
√ |
|
泥沙量测定 |
- |
- |
√ |
|
数据本地保存、下载 |
- |
√ |
√ |
|
数据远程上传、下载、实时查看 |
- |
√ |
√ |
|
数据分析平台 |
- |
√ |
√ |
|
可选 |
泥沙量传感器头 自动清洗 |
可选 |
可选 |
可选 |
警报 |
- |
可选 |
可选 |
|
实时监控 |
- |
可选 |
可选 |
|
太阳能供电系统 |
- |
可选 |
可选 |
产品一:水土流失泥沙量在线监测系统
产品指标:
1、泥沙量测量参数:
采样间隔:1~99 min范围内客户可根据需求调整间隔;
测量范围:0~50 kg/m3;
灵敏度:0.1 kg/m3;
测量误差:±5%。
2、径流量测量参数:
采样间隔:1~99 min范围内客户可根据需求调整间隔;
测量范围:1~99999.99m3/h;
灵敏度:±1mm;
测量误差:±5%。
3、设备功率:小于10w。
4、温度范围:存放:-40℃~80℃;工作:0℃(不结冰)~60℃。
5、数据显示:全彩7寸触摸屏,显示、查询历史数据。
6、数据采集:嵌入式 ARM 系统。
7、数据传输:2G\3G\4G 远程无线传输。
8、数据存储:本地与云在线存储,本地可存储180天连续监测数据。
9、供电方式:太阳能或市电 AC220V(出厂前确定)。
功能特点
1、手机端或PC端实时查看监测数据,更便捷;
2、实时展示液位、泥沙量、径流量、温度、经纬度等信息;
3、运用云计算技术,实现水土流失智能化,自动化,精确化监测;
4、本地和远程数据同时保存,防止数据丢失;
5、可配置泥沙传感器自动清洗模块,保证精确度,提高使用寿命;
6、可配备太阳能供电系统,24小时不间断在线监测;
7、可配备监控设备,远程抓拍现场状况、野外作业防盗防破坏。
8、可配置泥沙传感器自动清洗模块,保证精确度,提高使用寿命;
9、可配备太阳能供电系统,24小时不间断在线监测;
10、可配备监控设备,远程抓拍现场状况、野外作业防盗防破坏。
11、其中单机版具备非实时数据迁移功能(移动存储设备)。
安装需求
需配备适用流量观测计量设备设施。
产品二:泥沙浓度测定仪
产品指标
1、泥沙浓度测量参数:
采样间隔:1~99 min范围内客户可根据需求调整间隔;
测量范围:0~50 kg/m3;
灵敏度:0.1 kg/m3;
测量误差:±5%;
2、设备功率:小于10w;
3、温度范围:存放:-40℃~80℃;工作:0℃(不结冰)~60℃;
4、数据显示:全彩7寸触摸屏,显示、查询历史数据;
5、数据采集:嵌入式 ARM 系统;
6、数据传输:2G\3G\4G 远程无线传输;
7、数据存储:采用本地和远程双备份,可储存六个月以上数据;
8、供电方式:太阳能或市电 AC220V(出厂前确定)。
9、其中单机版具备非实时数据迁移功能(移动存储设备)。
功能特点
1、准确率高 – 低误差;
2、便携式应用 - 终端应用广泛,PC/移设备/监控大屏;
3、实时数据监控 - 液位、泥沙浓度、温度…
4、自动数据备份 - 本地存储/云存储
5、泥沙传感器自动清洗模块 - 保证精确度,提高使用寿命;
6、 24小时不间断监测- 太阳能/蓄电池供电系统
7、安全监控 – 影像防盗/实时报警系统
8、单机版具备数据迁移功能
产品三:泥沙浓度传感器
产品指标
1、泥沙浓度测量参数:
采样间隔:1~99 min范围内客户可根据需求调整间隔;
测量范围:0~50 kg/m3;
灵敏度:0.1 kg/m3;
测量误差:±5%;
2、设备功率:小于10w;
3、温度范围:存放:-40℃~80℃;工作:0℃(不结冰)~60℃。
功能特点
1、用于水土流失泥沙浓度测定,专业、实用;
2、泥沙数据准确率高、误差小;
3、可配置泥沙传感器自动清洗模块,保证精确度,提高使用寿命。
适用范围
适用于径流小区、生产建设项目、小流域沟道(河道)的水土流失泥沙量测量。

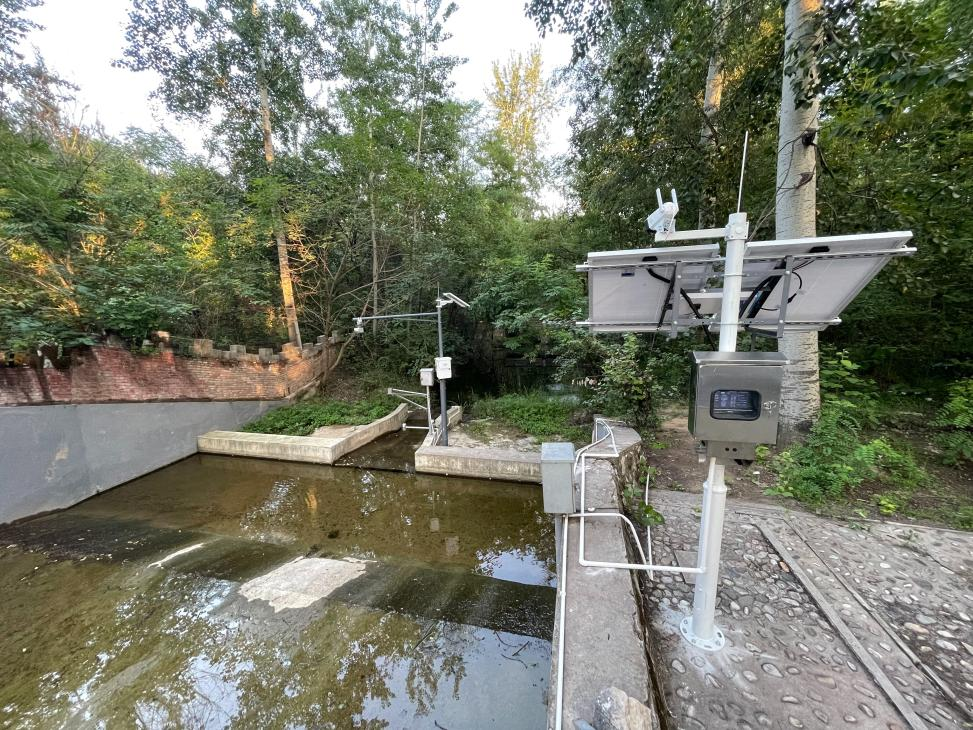

需配备适用流量观测计量设备设施(上图为配备巴歇尔槽)。
